產品簡介：

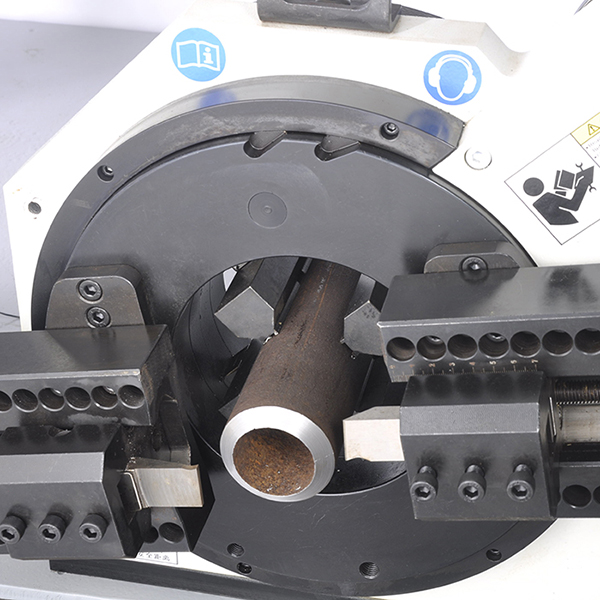

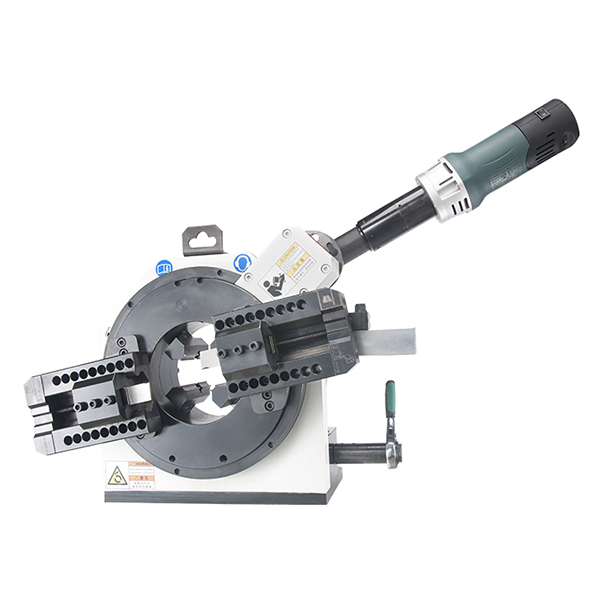

OSD/KSD可移動臺式管道切割坡口機，針對中小批量管道預制加工研發的切割坡口一體機，是一臺可移動式經濟型管道切割坡口加工機床。既可以用于車間管道預制加工，也便于野外施工現場的管道切斷坡口加工。主機可以固定在現場已有的操作臺上，也可選配我司小車式可移動操作臺，其設計新穎，功能強大，操作簡便，應用十分廣泛。是便攜式和固定式管道切割坡口設備的功能和應用的完美結合，使得快速安裝和快速高效切割而且可重復切割成為可能，選配其他附件，還可以變身為切管機或管道焊接設備。

產品特點：

1、完全的冷切割方式，不改變管子材質；
2、一次裝夾，切割和坡口同時進行；
3、多點同步夾緊，管道安裝更高效；
4、自動定心機械式夾緊系統，安裝精度更高；
5、自動進刀，轉速可調；
6、加工范圍更廣：管子直徑從20mm到720mm，均可選型加工
7、可加工的切割坡口形式：U型，V型，J型以及雙V型和復合型；
8、一體式鑄造機體，設備剛性和強度更優，使得高速切削成為可能；
9、主機體與鋸片式切管機通配，更換刀架和動力頭即可變身為一臺高效的切管機；
10、選配管管焊槍及其他附件，可以形成一套全位置自動管管焊設備。

11、KSD數控式選配臺達伺服電機，采用PLC控制系統操作，切割參數可預設。

加工功能：
1、管道切斷；2、管端內、外坡口；3、管端平口；4、同時切斷坡口；5、復合坡口；6、鏜孔；7、管外壁修復；8、加工法蘭面；9、車槽

坡口類型：
V型坡口，J型坡口，U型坡口，雙坡口，復合型坡口

坡口類型及坡口角度，以及加工管道材質，請訂購前申明

技術參數

    非標參數可按用戶要求設計制造

動力參數：

1、普通電動式: 電源：220V,50-60Hz,1P； 功率：1.43KW，2.0KW

2、數控式: 電源：220V,50-60Hz,3P ; 功率：2.0KW

加工刀具：

為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。

1、成型刀具 材質：M42和 M35 種類：切斷刀，坡口刀，雙面坡口刀 ，復合坡口刀，內坡口刀 角度：0度，30度，37.5度（標配）； 雙面30度，37.5+10度（選配） 長度：三種90mm,150mm,200mm

2、嵌入式刀具 材質：40Cr   刀片材質：硬質合金 種類：切斷刀，坡口刀，雙面坡口刀 ，復合坡口刀 角度：0度，30度，37.5度，雙面30度，37.5+10度
